實驗室通風系統是整個實驗室設計和建設過程中，規模最大、影響最廣泛的系統之一。通風系統的完善與否，直接對實驗室環境、實驗人員的身體健康、實驗設備的運行維護等方面產生重要影響。實驗室過度負壓，通風柜氣體泄漏，實驗室噪音等問題，一直是困擾實驗室工作人員的難題。這些問題給長期在實驗室中工作的人員，甚至工作在實驗室周圍的管理和后勤人員，造成了身體和心理上的嚴重傷害。一個科學、合理的通風系統要求通風效果好、噪音低、操作簡便、節約能源，甚至要求室內壓差和溫濕度都能保持人體的舒適性。

設計原則
1、根據大樓的結構特點，就近開設風井，劃分排風和補風系統，管道系統做到“短、平、順、直”，減小系統阻力，降低系統噪聲；
2、排風和補風系統達到風量平衡，保持室內-5Pa—-10Pa的負壓，防止有害氣體的散溢，保證實驗人員的身心健康；
3、夏天補冷風、冬天補暖風，保證室內溫濕度的舒適性；
4、采用智能變頻控制系統，達到操作方便、節能降噪的目的；
5、綜合考慮各項因素，采用投資少、運行穩定、運行費用低、運行效果好的成熟工藝；
6、所選擇的工藝必須滿足現場條件，平面布置簡潔、緊湊、少占地，并方便生產操作和維護維修；
7、非標設備應符合國家或行業相關規范，并保證性能穩定、外表美觀；
8、在設計中充分考慮噪聲、臭味等，防止二次污染的產生，不給周圍環境造成新的污染；
9、處理設施具備沖擊負荷能力，確保廢氣達標排放。

設計參數

1、支管路內風速6～8m/s, 干管路內風速8～14m/s；
2、通風設備設計風量：

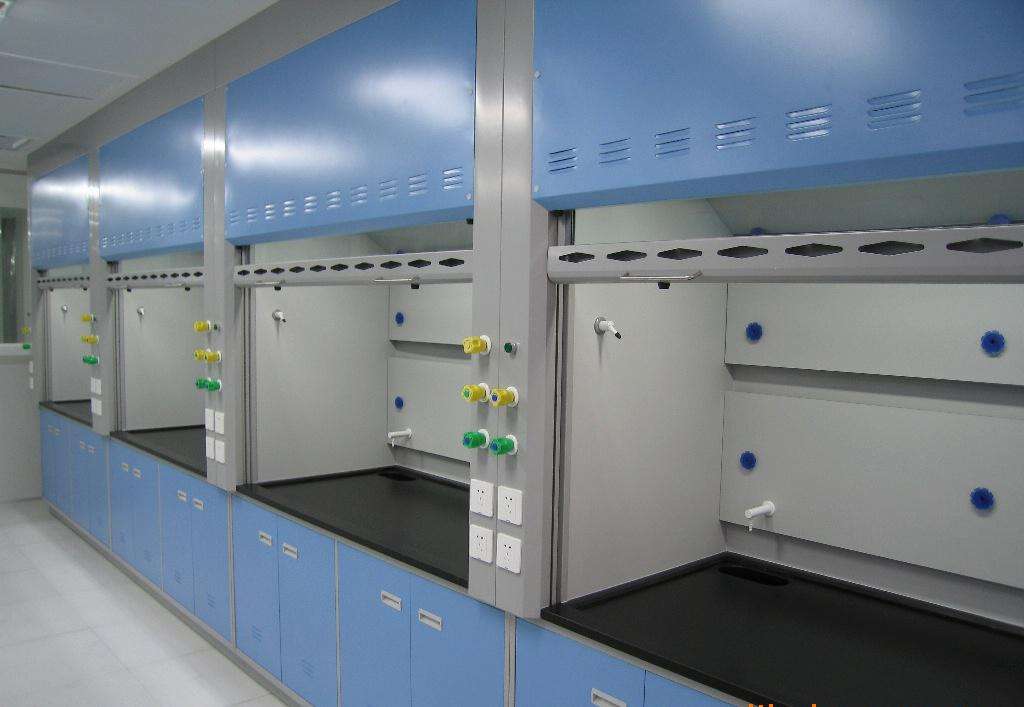

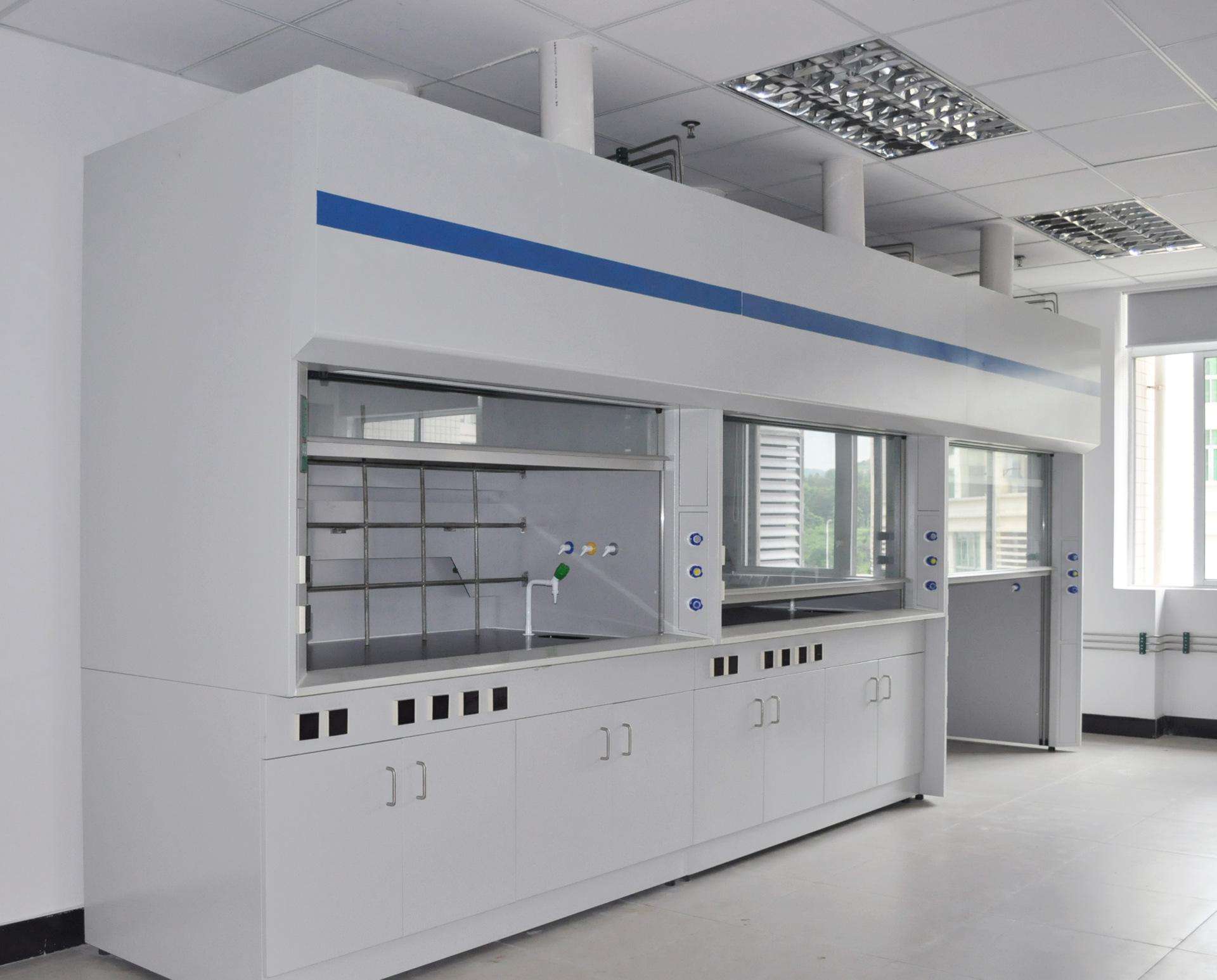

通風柜面風速：0.3～0.8 m/s，單臺1200*800*2350通風柜設計風量1500m3/h，單臺1500*800*2350通風柜設計風量1800m3/h，單臺1800*800*2350通風柜設計風量2200m3/h，萬向抽氣罩面風速：≥0.35 m/s，萬向抽氣罩排風量150～350 m3/h，原子吸收罩面風速：≥0.35 m/s，排風量350～600 m3/h。
3、換氣次數：
一般化學實驗室的換氣數：8～12次/小時
4、通風系統使用終端噪聲≤62db。

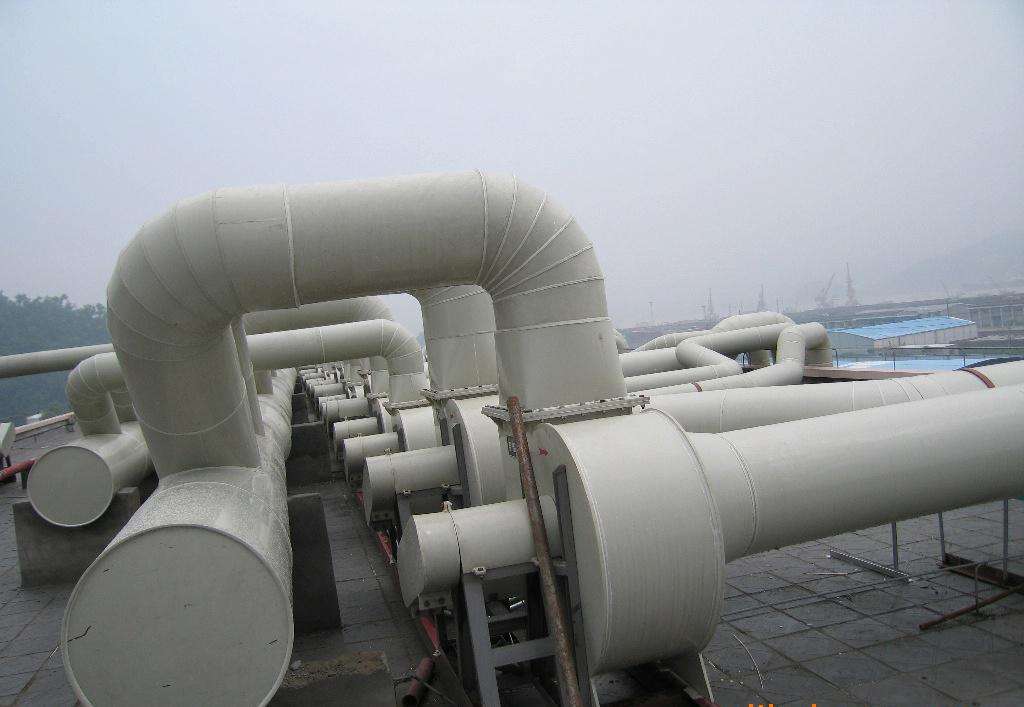

5、風機采用耐腐蝕玻璃鋼離心風機，系統采用變頻控制，以達到節能和降噪的目的。

系統控制

（一）定風量系統控制
1、系統采用靜壓傳感自動變頻控制（或PLC編程控制），靜壓傳感自動變頻
控制可以根據開啟通風設備的數量變化，將其感應到的靜壓轉變成0-10v的電信號輸入變頻器從而自動調節風機頻率，使風機的抽風量與實際所需排風量相匹配，從而確保排風效果，達到節能節噪的效果；
2、每臺通風柜安裝一個電子風量調節閥，其控制開關和變頻控制系統及風機聯動，可實現單臺或多臺通風設備等不同工況下的控制。風量調節閥采用數顯可調角度的電子風量調節閥，并且有記憶功能（即可以記住此次調節的角度，下次打開時仍然調到設計的角度）。
3、系統風閥和風機整體聯鎖，實現氣流的有序流動，平衡系統風量，防止氣流反串、倒流。
（二）變風量系統（VAV）控制
1、系統采用靜壓傳感自動變頻控制，靜壓傳感自動變頻控制可以根據開啟通風設備的數量變化，將其感應到的靜壓轉變成0-10v的電信號輸入變頻器從而自動調節風機頻率，使風機的抽風量與實際所需排風量相匹配，從而確保排風效果，達到節能節噪的效果；
2、每臺通風柜安裝一個文丘里變風量風閥，其控制開關和變頻控制系統及風機聯動，可實現單臺或多臺通風設備等不同工況下的控制。變風量調節閥門采用數顯可調角度的文丘里風閥，并且有記憶功能（即可以記住此次調節的角度，下次打開時仍然調到設計的角度）。
3、系統風閥和風機整體聯鎖，實現氣流的有序流動，平衡系統風量，防止氣流反串、倒流。
